一、產品簡介： ZQ全自動智能金相切割機主要針對異形件、不規格件而研發的立地一體式三軸（X/Y/Z）全自動智能金相切割，具備金相試樣切割、開槽、取薄平片、切段等多種精密切割功能。尤其適合汽車零部件、鑄造類、特殊切割要求等的精密定位切割取樣。獨特的多種組合切割模式設計，可實現垂直切割、分層切割、水平切割、往復切割4種切割模式. 二、技術特點： 1、立地一體式切割機； 2、手自一體智能切割機； 3、三軸聯動（X/Y/Z）三軸自動； 4、多種自動切割模式（垂直切割、分層切割、水平切割、聯動切割）；
5、超大切割室（透明切割觀察窗口

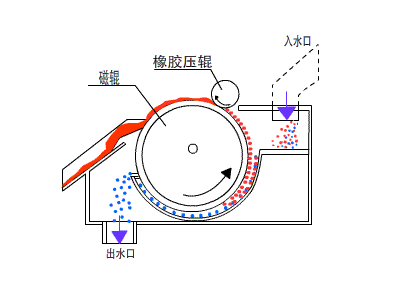

6、磁性分離系統（有效分離切割金屬雜質）
三、技術參數：
| 型號 | ZQ-300F | | 切割室規格 | 左右通透式超大切割室，可放置超長工件 | | 主要功能 | 切斷、精密切片、定深開槽等功能 | | 主軸轉速 | 100-3000r/min（無極調速） | | 平臺X移動 | 自動70mm | | X軸速度 | 0-100mm（無極調速） | | Z軸行程 | 200mm | | Z軸速度 | 0-200mm | | 平臺Y行程 | 自動250mm | | 平臺Y速度 | 0-200m（無極調速） | | 控制系統 | 8寸彩色觸摸屏、PLC控制系統 | | 最大切割尺寸 | 直徑130mm | | 圓盤類切割尺寸 | 300×100mm（外徑X高度） | | 切割方式 | 垂直切割、分層切割、水平切割、聯動切割 | | 送給方式 | 進退比任意設定 | | 有效進刀距離 | 150+200mm | | 完成量追蹤 | 液晶數顯（時時顯示） | | 切割臺尺寸 | 650×300mm（不銹鋼臺面） | | 切割片規格 | （300-400）×（2-3）×32mm | | 加持臺規格 | 分體式雙層可移動平臺 | | 切割速度 | 1-200mm/分鐘 | | 在線調速 | 任意調整 | | 復位方式 | 自動復位 | | 冷卻系統 | 自動（水冷4通道，帶磁性分離） | | 水箱容量 | 100L | | 電機功率 | 5.5KW（西門子電機） | | 機臺形式 | 立地一體式 | | 電源 | 380V | | 重量 | 950KG | | 標準配置 | | | 主機 | 一臺 | | 冷卻系統 | 一套（磁性分離） | | Y向移動平臺 | 一套（主機上） | | X/Y雙向定位平臺 | 一套（主機上） | | 推進夾具 | 兩付 | | 隨機工具 | 一套 | | 精切片 | 兩塊 | | 技術文件 | 說明書一份、合格證一份、保修卡一份 | | 選配： | 圓盤夾具、齒條夾具、萬能夾具、縱剖夾具 | | 其他： | 特殊工件可定做 |
|
